KomTec GPM surinkimo stalas medinių elementų gamybai

KomTec GPM – tai universalus surinkimo stalas, skirtas sienų, lubų ir stogo elementų gamybai medinių karkasinių konstrukcijų pramonėje. Tvirtos konstrukcijos surinkimo stalas užtikrina tikslų elementų surinkimą, patogų darbą ir didelį našumą tiek mažose, tiek pramoninėse gamybos linijose.

Modulinė konstrukcija leidžia surinkimo stalą ateityje papildyti antruoju stalu ir suformuoti pilnai automatizuotą elementų vartymo sistemą.

Patikimas ir tikslus surinkimo procesas

Tvirtas plieninis rėmas užtikrina visiškai lygų darbinį paviršių, o pneumatinė ruošinių fiksavimo sistema leidžia greitai ir tiksliai pritvirtinti gaminamus elementus.

Surinkimo stalas komplektuojamas su 9 reguliuojamais prispaudimo balkiais, kuriuos galima prisitaikyti prie įvairių elementų matmenų. Esant poreikiui jų skaičių galima padidinti pagal gamybos reikalavimus.

Prispaudimo sistema gali būti valdoma dviem nepriklausomomis grupėmis, todėl vienu metu galima surinkti arba apdoroti du skirtingus elementus.

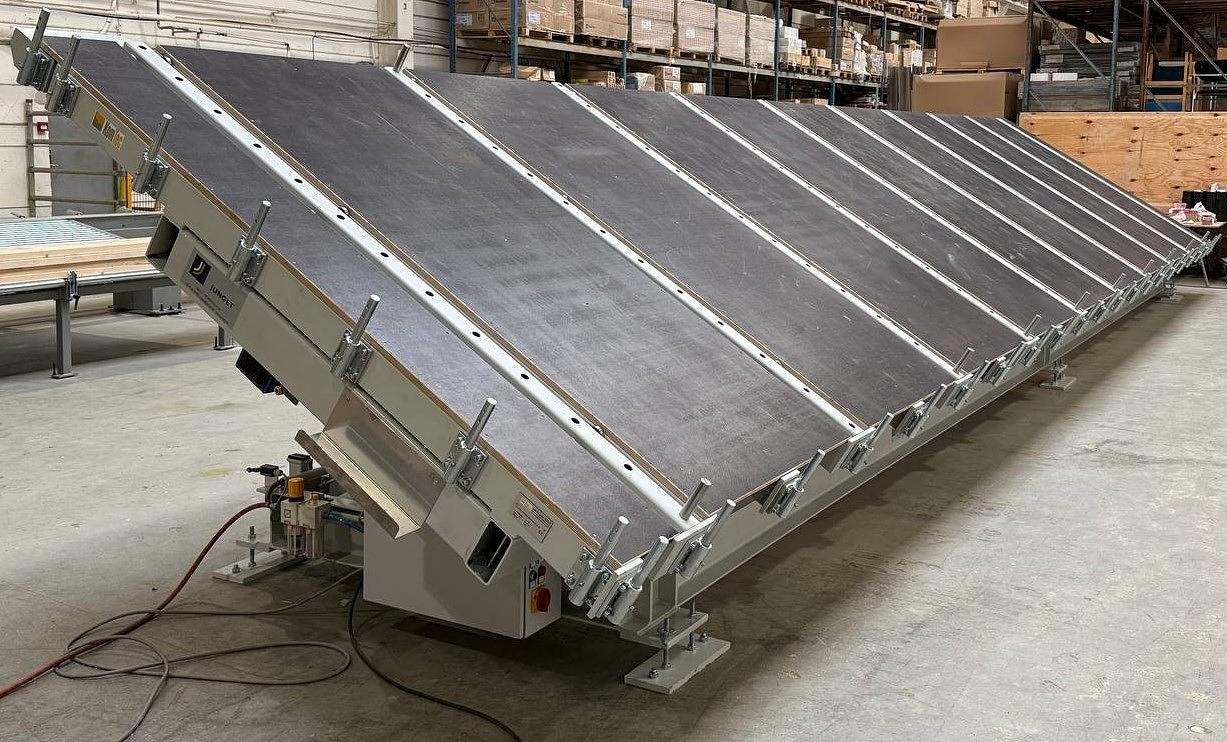

Montavimo stalas pakreipiamas trimis hidrauliniais cilindrais iki 85° ( iki 95°), todėl galima saugiai vartyti elementus, sveriančius iki 4.000 kg. Hidraulinė sistema kompaktiškai integruota į stalo rėmą, todėl neužima papildomos vietos ir yra patikimai apsaugota.

Po surinkimo stalu integruota elektros valdymo spinta yra apsaugota nuo mechaninių pažeidimų ir neužima papildomos darbo vietos. Visos pagrindinės funkcijos valdomos ergonomišku valdymo pultu, užtikrinančiu patogų ir saugų darbą. Prie stalo integruotos elektros rozetės ir suspausto oro jungtys leidžia patogiai prijungti rankinius įrankius.

Galimybė plėsti gamybos liniją

Modulinė konstrukcija suteikia galimybę augant gamybos poreikiams lengvai išplėsti sistemą – prijungus papildomą priėmimo stotį, surinkimo stalas tampa pilnaverte elementų vartymo sistema.

Pagrindiniai privalumai

• tvirtas plieninis rėmas ir lygus darbinis paviršius;
• pneumatinė elementų prispaudimo sistema;
• 9 reguliuojami prispaudimo balkiai (galimas didesnis skaičius);
• galimybė vienu metu surinkti du elementus;
• hidraulinis stalo pakreipimas iki 85° (95°);
• integruotos elektros ir suspausto oro jungtys rankiniams įrankiams;
• modulinė konstrukcija, leidžianti ateityje išplėsti sistemą;
• tinka tiek mažoms dirbtuvėms, tiek pramoninei gamybai.

Darbiniai matmenys

GPM 12.0

• Maksimalus elemento dydis – 12.000 × 3.800 mm
• Minimalus elemento dydis – 1.000 × 100 mm

GPM 10.0

• Maksimalus elemento dydis – 10.000 × 3.800 mm
• Minimalus elemento dydis – 1.000 × 100 mm

GPM 6.0

• Maksimalus elemento dydis – 6.000 × 3.800 mm
• Minimalus elemento dydis – 1.000 × 100 mm

Papildoma komplektacija

• montavimo stalas be pakreipimo funkcijos;
• perforuotos plieno darbinės plokštės;
• individualūs darbiniai matmenys pagal užsakymą;
• betoniniai balastiniai svoriai montuojant ant grindų su šildymu;
• grandininiai transporteriai.
