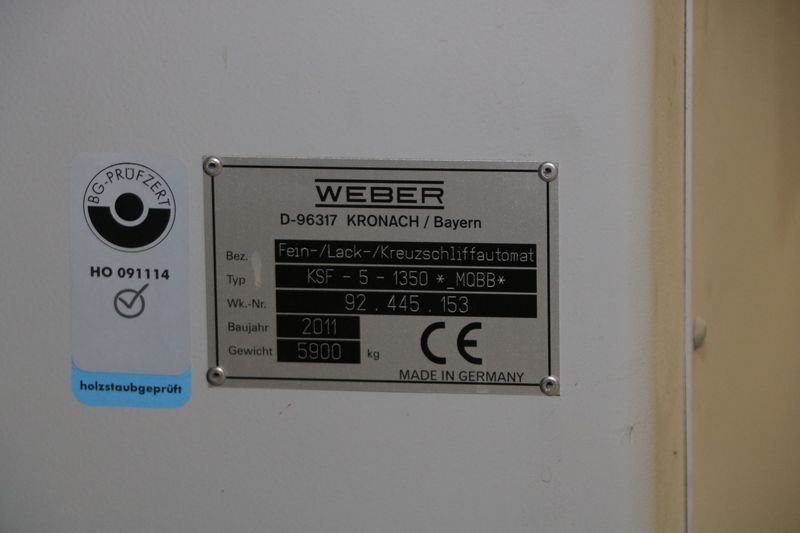

- Pagaminimo metai 2011

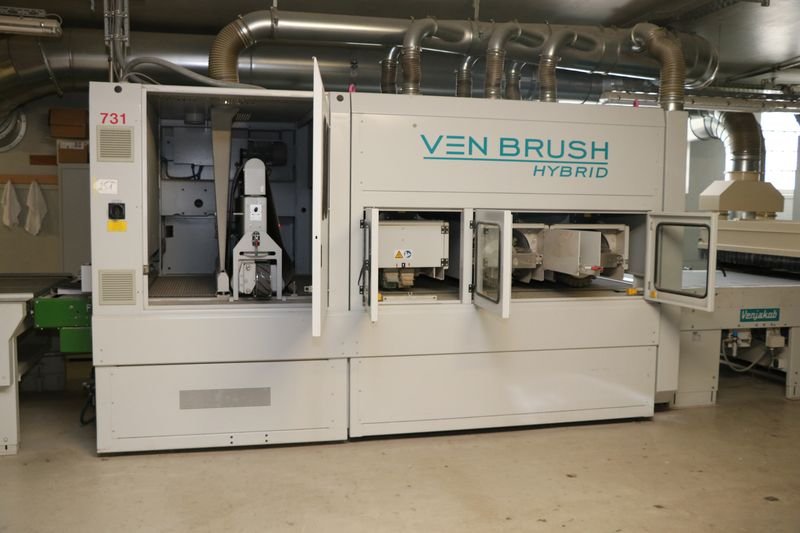

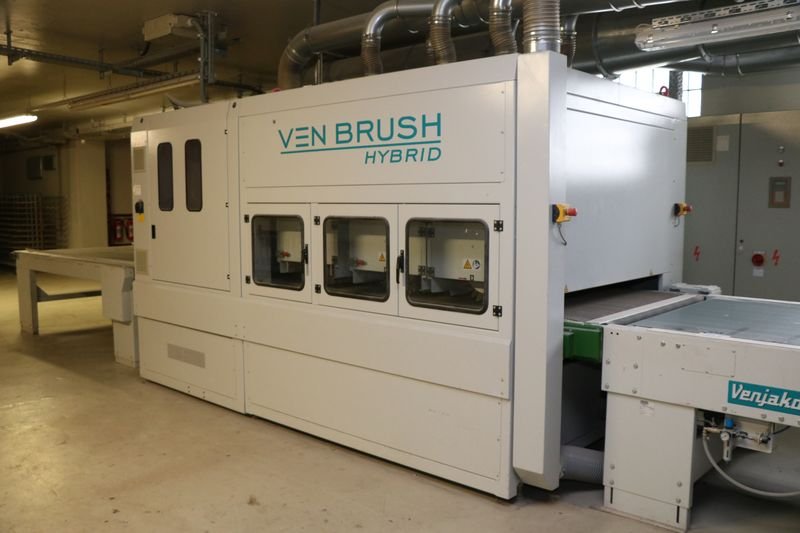

- GLÄTTBÜRSTENMASCHINE VEN BRUSH HYBRID
- Mašina naudojama žaliavos medienos ir tarpinių lako sluoksnių šlifavimui lygiems ir profiliuotiems gaminiams
- Sudėtis:
- 1 juostinis šlifavimo agregatas, Weber CBF ilginio šlifavimo sistema
- 1 šepetinis skersinio šlifavimo agregatas
- 2 šepetinio šlifavimo voleliai, ilginis šlifavimas

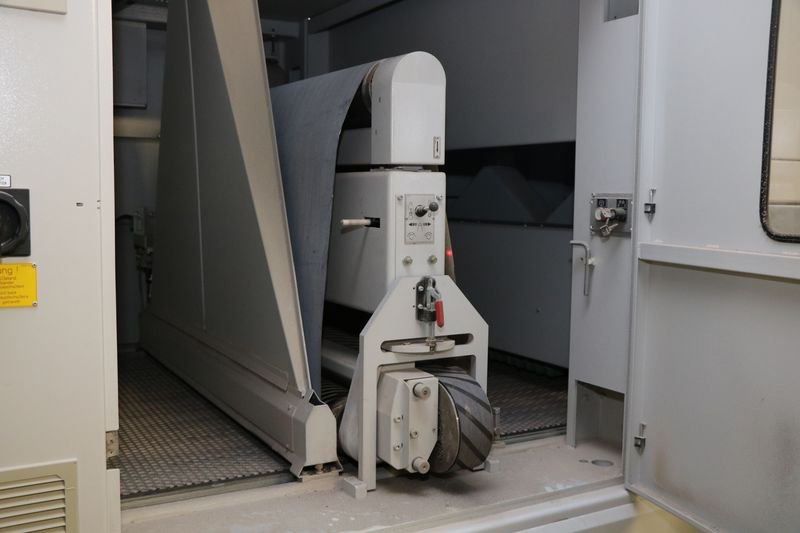

- Šlifavimo agregatas 1:
- Kombinuotas agregatas su grioveliu guminiu kontaktiniu voleliu Ø 130 mm, 60 Šorai
- Programuojamai valdomas kontaktinio volelio prispaudimas
- Programuojamai valdomas abrazyvumo lygio reguliavimas
- ISA grandininės spaudos sistemos su 22 mm gaminio atpažinimu ir 22 mm spaudos pločiu
- Priešpriešinis sukimas
- Gaminio valdomas osciliuojantis šlifavimo juostos pūtimas
- ISA grandininės spaudos sistema:
- Spaudos elementas judrus ilginėje ir skersinėje kryptyse
- Tikslinis spaudimas
- Universalios lamelės visiems šlifavimo darbams
- Tolerancijos kompensacija +/- 1 mm
- Šlifavimo agregatai skirti vieno arba dviejų sluoksnių darbui
- Juostos išjungimo jungiklis su osciliacijos valdymu
- Automatinis šlifavimo juostos ilgio reguliavimas
- Optinis, bekontaktis ir savaime valantis šlifavimo juostos jutiklis juostos keitimo pusėje
- Osciliacijos reguliavimas juostos keitimo pusėje
- Be nusidėvėjimo nuolatinės srovės stabdymas
- Ištraukimo gaubtai su optimaliu oro srautu
- ISA/ISD valdymas:
- Aukštos raiškos gaminio atpažinimas 22 mm tinklelyje
- Laisvas sudėtingų detalių tiekimas
- Daugkartinis tiekimas su mažu šoniniu atstumu
- Individualus šlifavimo intensyvumas visais kraštais
- Programuojamas šlifavimo spaudimas
- Grandininės spaudos juostos valdymas pagal greitį
- Visi nustatymai per valdymo terminalą (programuojami)
- Valdymas:
- Visi nustatymai skirtingiems šlifavimo darbams atliekami per jutiklinį valdymo terminalą ir išsaugomi
- Visi šlifavimo rezultatai bet kada atkuriami
- Šlifavimo agregatas 2:

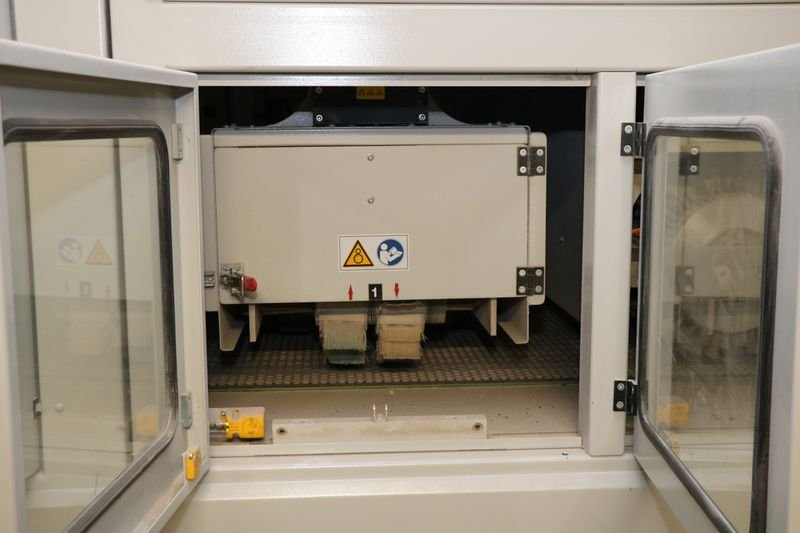

- 1 skersinis šepetinis agregatas
- Keturi priešinga kryptimi besisukantys šepetėlių segmentai intensyviam profilių šlifavimui skersine kryptimi
- Keičiamas šepetinis modulis
- Šlifavimo greitis be pakopų reguliuojamas
- Šlifavimo agregatai 3 ir 4:

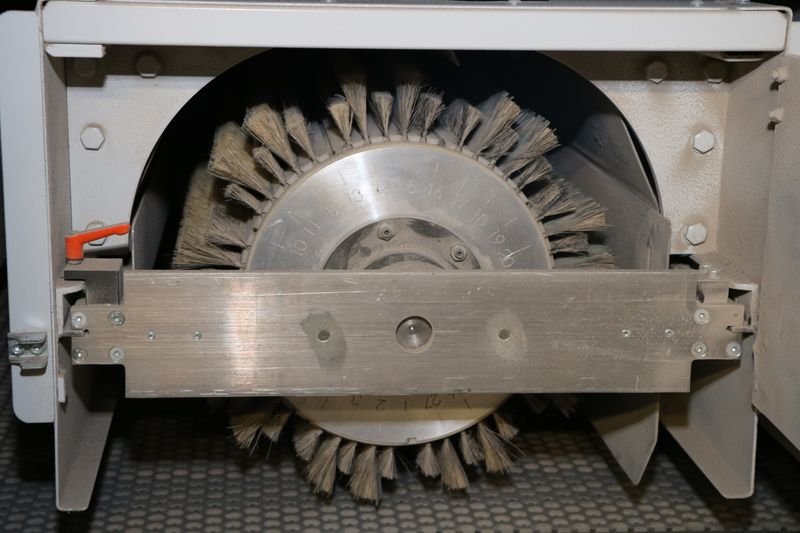

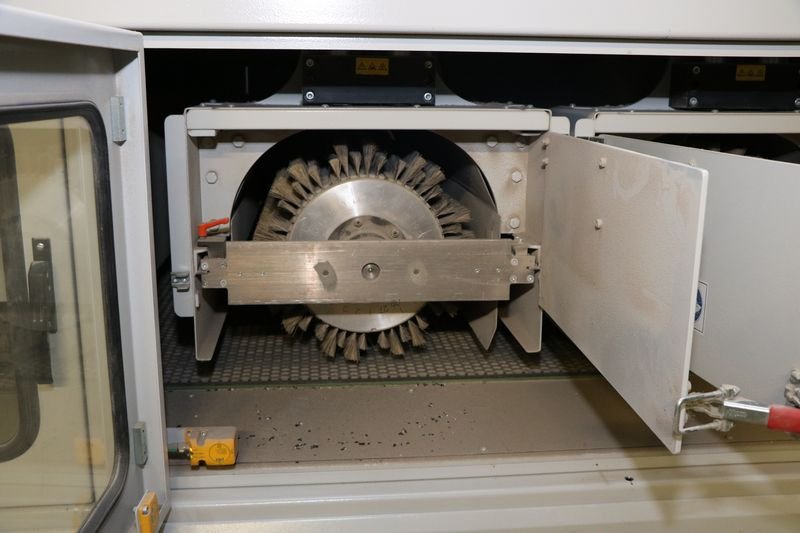

- 2 besisukantys šepetėlių agregatai
- Šepetėliai su greito keitimo sistema, leidžiančia per kelias minutes pakeisti skirtingo tipo šepetėlius
- Šepetėlių sukimosi greitis reguliuojamas dažnio keitikliu ir rodomas ekrane
- Kiekvieno šepetėlio aukštis reguliuojamas atskirai
- Mašinos rėmas:
- Sunkios plieno suvirinta konstrukcija 2 šlifavimo agregatams
- Elektros skydas integruotas rėme
- Nuolatinis įleidimo aukštis 900 mm
- Valdymo ir juostos keitimo pusė dešinėje
- Sunkus aukščio reguliavimas su kėlimo varžtu
- Transportavimo stalas su vakuuminiu transportavimo diržu ir 1 vakuuminiu ventiliatoriumi 5,5 kW
- Saugos įranga pagal CE standartą
- Elektros įranga pagal VDE
- Durelės abiejose mašinos pusėse, juostos keitimo pusėje su saugos jungikliais ir stebėjimo langeliu šlifavimo juostos osciliacijos kontrolei
- Valdymo terminalas „SIEMENS MP 277“:
- Grafiškai valdomas 10,5” spalvotas ekranas
- 300 programų atmintis
- Visi parametrai nustatomi per programas
- Elektrinis skydas:
- Visi reikalingi jungikliai, apsaugos elementai, variklio apsaugos jungikliai, kontrolinės lemputės ir pagrindinis jungiklis
- Skydas turi visas reikalingas jungtis mašinos ir kitų įrenginių užrakinimui
- Skydas integruotas į mašiną
- Techniniai duomenys:
- Ilgis: 4.370 mm
- Darbinis plotis: 1.300 mm
- Darbinis aukštis: 900 mm
- Šlifavimo agregatas 1: 15 kW
- Juostos greitis: 1,6 – 16 m/s
- Juostos matmenys 1: 150 x 4.900 mm
- Juostos matmenys 2: 1.370 x 2.150 mm
- Šepetinių agregatų galia: po 3 kW
- Šepetėlių ilgis: 1.340 mm
- Šepetėlių skersmuo: 350-440 mm
- Šepetėlių sukimosi greitis: 50-450 aps./min.
- Variklio galia kiekvienam šepetėliui: 3 kW
- Dulkių nusiurbiamo oro srautas:
- Bendras dulkių turinčio oro tūris: 10.500 m³/h (reikia užtikrinti statybvietėje)
- Svoris: apie 5.900 kg
- Elektros prijungimo galia: apie 57 kW
