- Sudėtis:

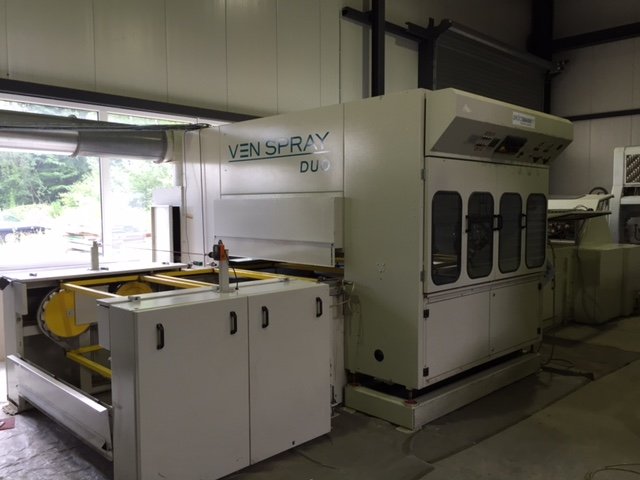

- Purškimo mašina HGS – DUO/C
- Darbinis plotis 1100 mm
- Su padėklų transportavimo sistema
- Garų ištraukimo kanalas

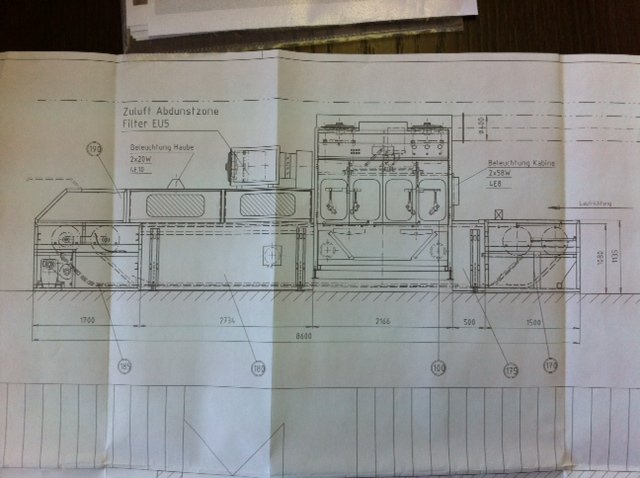

- Bendras ilgis 8600 mm
- Pagaminimo metai 1999
- Purškimo mašina tipas HGS-Z:
- 1 purškimo kabina, pagaminta iš tvirtų profilių elementų, varžtų konstrukcija
- Valdymo pusėje dvigubos sulankstomos durys su dideliais stiklais ir elektriniais durų galais
- Kabinos priešingoje pusėje apžiūros durys
- Purškimo zona apšviesta fluorescencine lempa
- Virš durų valdymo skydelis su visais reikalingais valdymo elementais, oro slėgio reguliatoriais, manometrais, diferencialinio slėgio stebėjimu, purkštuko testavimo jungikliu, visų variklių valdymo mygtukais, įskaitant avarinio išjungimo mygtuką
- Elektriniai jungikliai sujungti į gnybtų dėžes
- 1 elektrinė valdymo spinta su visais jungikliais, saugikliais, variklių apsauga, kontrolinėmis lemputėmis ir pagrindiniu jungikliu, komponentai sujungti į gnybtus, spinta turi kontaktus mašinos ir kitų įrenginių užraktui
- 1 purkštuko pavara Z:
- Didelio našumo linijinis pavaros agregatas su servo pavara
- Linijinė dalis pilnai uždengta, pagaminta iš apdirbto aliuminio profilio ir kietintų plieno velenų
- Važiuoklė varoma diržu, pagaminta iš tvirto lengvojo metalo su guoliais
- Teptukas tepimui tiekiamas per centrinę tepimo sistemą valdymo pusėje
- Garantuoja pastovų purkštuko greitį per visą darbo plotį
- Greitis reguliuojamas nuo 0,4 iki 2,5 m/s per SPS valdiklį, maksimaliai 30 dvigubų judesių
- Greitėjimo ir lėtėjimo vertės automatiškai prisitaiko prie greičio
- Servo variklis
- Visos tiekimo linijos purkštukams įrengtos energijos grandinėje
- Iki 15 purškimo programų atmintyje
- Purkštuko laikiklis skirtas iki 8 purkštukų
- Visi purkštukai su žiediniu plovimo sistema greitam medžiagos keitimui
- Kiekvienas purkštukas turi aukščio ir kampo reguliavimą

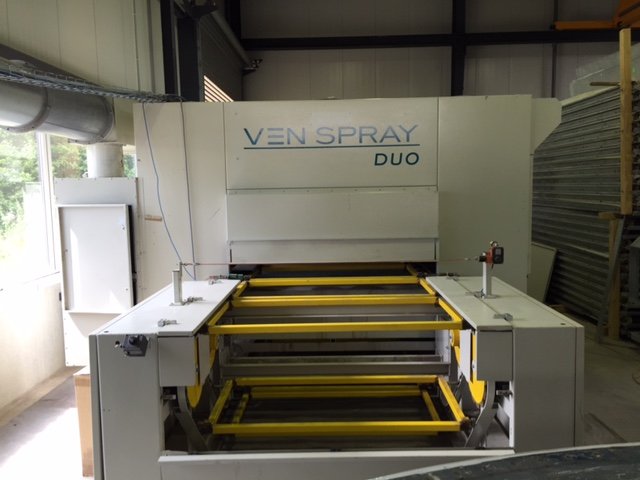

- 1 padėklų transportavimo sistema:
- Skirta vieno operatoriaus valdymui mašinos įėjime

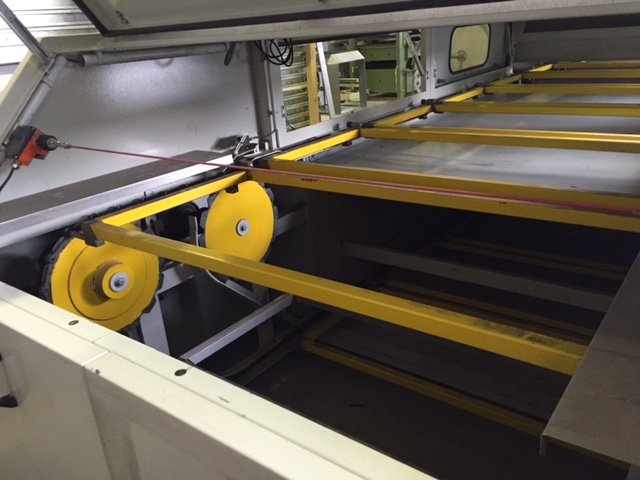

- Viršutinė judanti į priekį ir apatinė grįžtanti transportavimo plokštuma su tankiai išdėstytais transportavimo padėklais
- Transportavimo pagrindas pagamintas iš tvirto plieno lakšto su varžtų ir suvirinimo konstrukcija

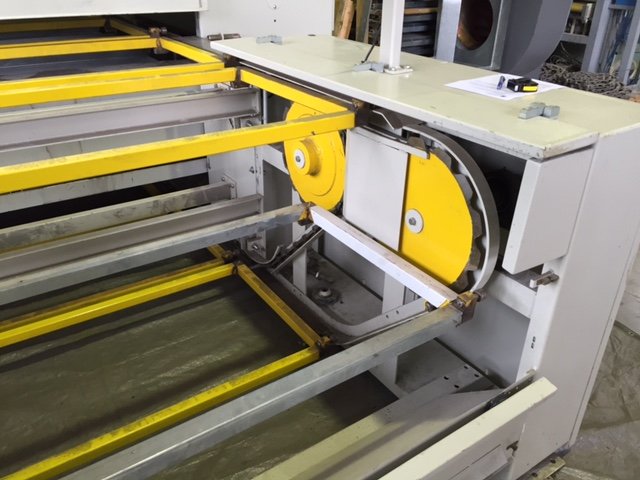

- Varančios grandinės ratukai ir padėklų laikikliai montuoti ant centrinės įtempimo plokštės su reguliavimu sraigtinėmis velenėlėmis
- Padėklai pagaminti iš tvirto rėmo, apsaugoto nuo purškimo rūko
- Techniniai duomenys:
- Ilgis: 8726 mm
- Padėklų skaičius: 20 vnt.
- Padėklo matmenys: 730×1520 mm
- Maksimalus darbinis plotis: 1100 mm
- Padavimo greitis: 0,5-2,5 m/min
- 1 ištraukimo sistema „TROCKEN“:
- Pagaminta iš cinkuoto plieno lakšto
- 2 skersai judėjimo krypties išdėstyti ištraukimo kanalai su Andrea popieriniu filtru rėmelyje, ištraukiami valdymo pusėje
- Ištraukimo kanalai sujungti su papildoma filtravimo sistema
- Filtrų elementai iš pluoštinio veltinio, taip pat ištraukiami valymui
- Kabinos plotis pagal montavimo brėžinį
- 1 ventiliatorius:
- Skirtas dažų rūko ir išmetamųjų dujų ištraukimo zonai
- Oro našumas: 10000 m³/h
- 1 purkštuko valdymas:
- Per fotocelę prieš įėjimą į purškimo kabiną, nuskaitymas priekinės ir galinės kraštų
- Purkštukai įjungiami ir išjungiami grupėmis
- Purškimo plotis reguliuojamas rankiniu būdu su reguliuojamais iniciatoriais

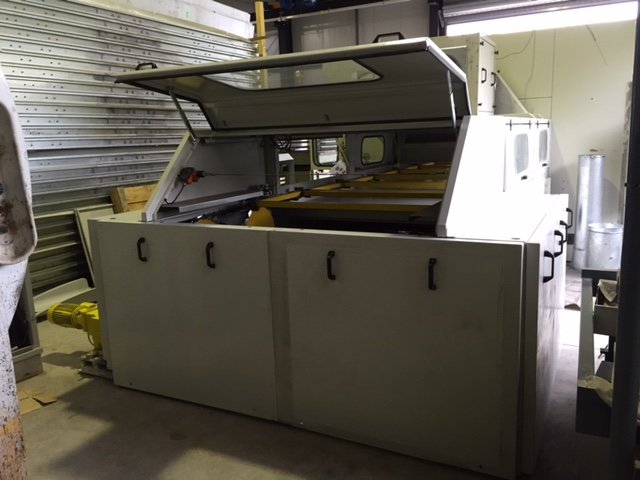

- 1 dulkių apsauginis gaubtas:
- Mašinos išėjime, pakeliamas, su stiklais
- Ilgis apie 1100 mm
- 1 įleidžiamo oro filtro plokštė AV:
- Visas viršutinis kabinos plotas integruotas oro srauto nukreipimui nuo įleidimo plokštės iki ištraukimo kanalų
- Lengvai keičiami filtrų elementai
- Sudėtis:
- 2 ašiniai įleidžiamo oro ventiliatoriai su reguliuojamu oro kiekiu
- 2 filtrų lygiai su regeneruojamais EU3/5 filtro elementais
- 1 perteklinio slėgio matuoklis filtro būklei stebėti
- 1 garų ištraukimo kanalas:
- Nešildomas
- Ilgis apie 3500 mm
- Su sklende išėjime, įskaitant įleidžiamo oro filtrą EU5 ir įleidžiamo oro ventiliatorių
- Oro įleidimo ir išleidimo kiekis apie 4000 m³/h
