Dažymo sistemą sudaro:

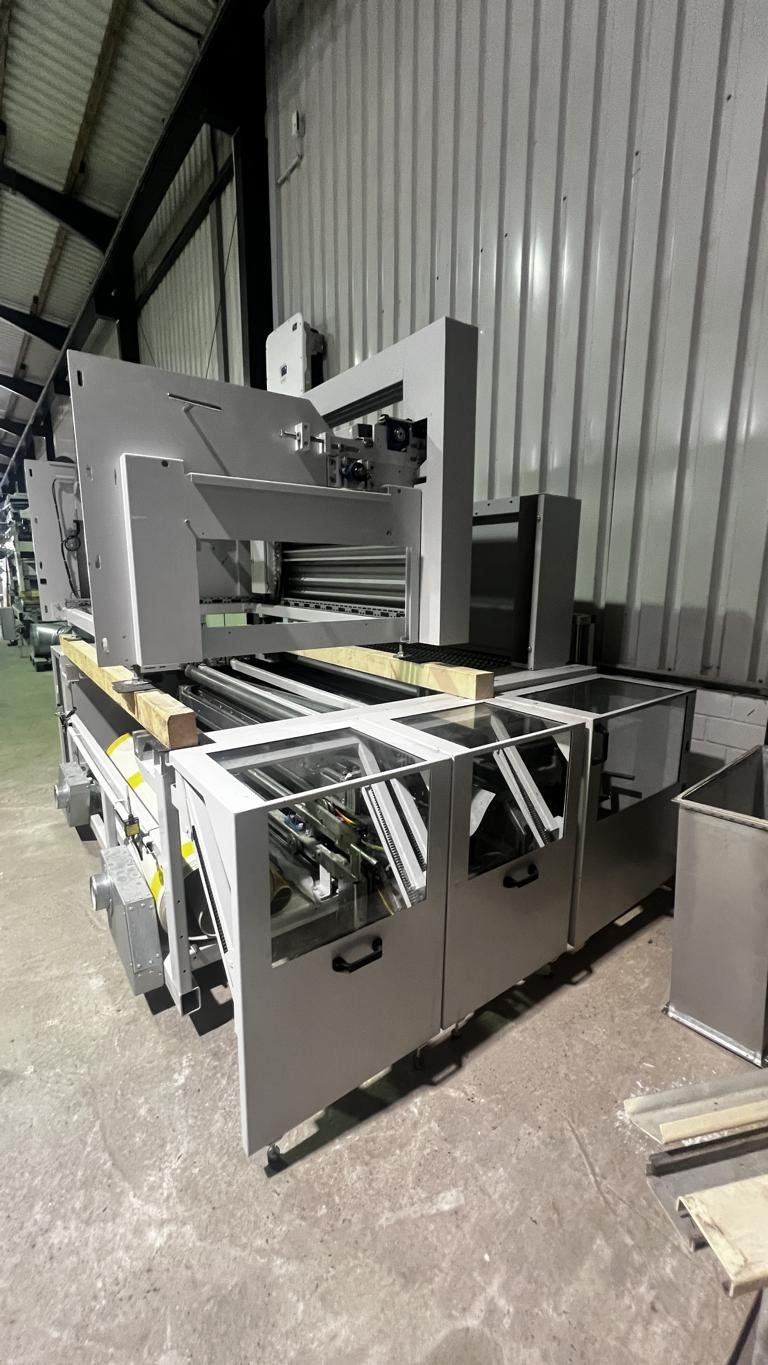

Poz. 1 VEN CLEAN SMART dulkių valymo staklės
Dulkių valymo staklės, skirtos prieš dažymą nuvalyti dulkes nuo profiliuotų ruošinių paviršių.
Staklėse sumontuoti penki besisukantys oro nupūtimo pūstuvai, kurie efektyviai pašalina dulkes nuo ruošinio paviršiaus. Vėliau dulkės iš abiejų pusių nusiurbiamos per nusiurbimo kanalus.
Staklėms reikalinga užsakovo įrengiama išorinė dulkių nusiurbimo sistema.
Techniniai duomenys
- Ilgis: 1.060 mm
- Darbinis plotis: 1.300 mm
- Ritininis tranporteris: 1.000 mm
- Ištraukiamo oro našumas: 4.000 m³/val.
- Suslėgto oro sąnaudos: 980 Nl/min
- Nupūtimas su suslėgto oro pūstukais
- Jonizavimo sistema

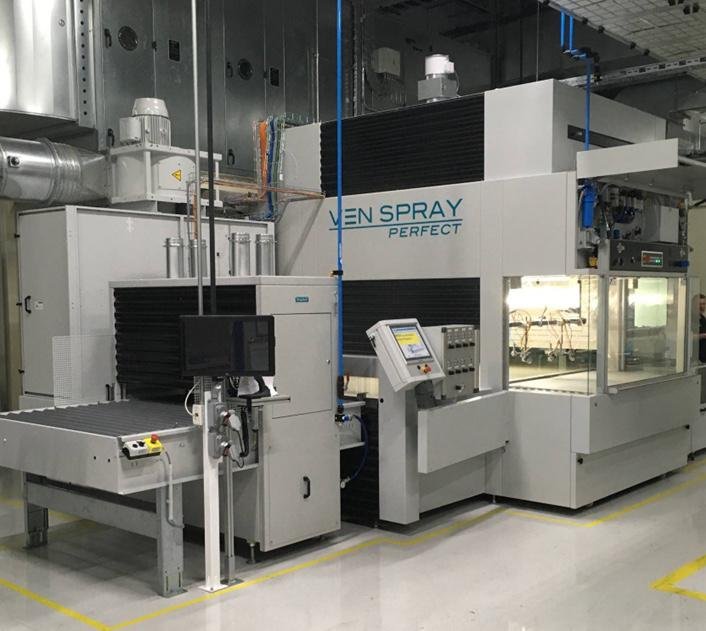

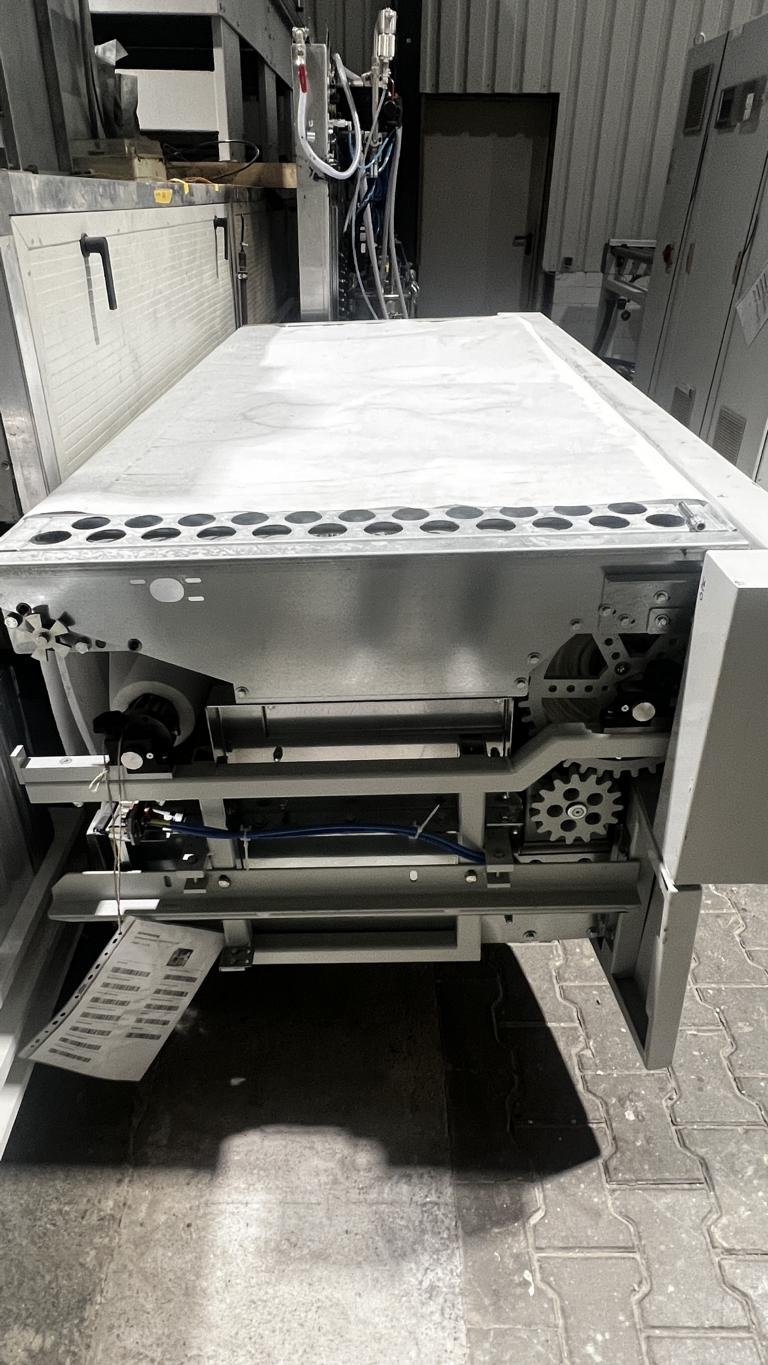

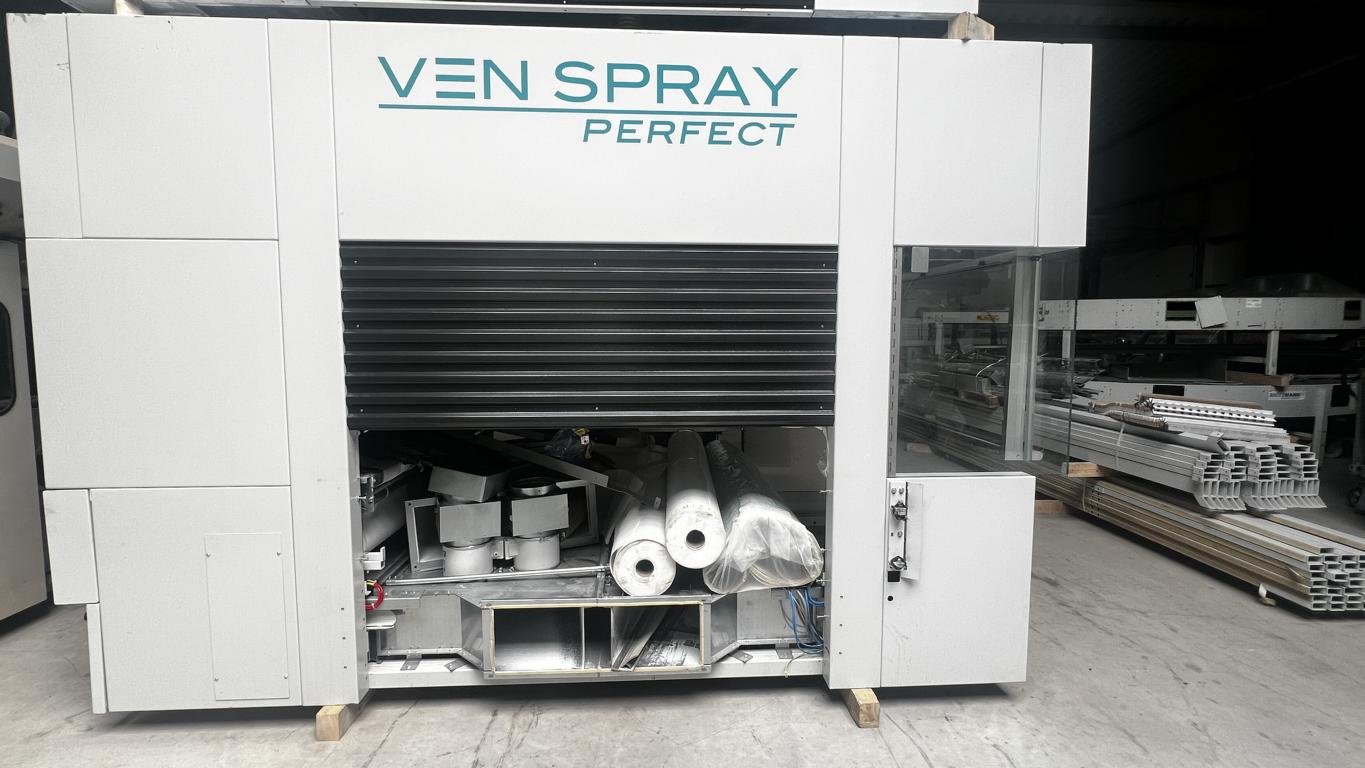

Poz. 2 Purškimo mašina VEN SPRAY PERFECT
- Gamintojas: Venjakob
- Tipas: VEN SPRAY PERFECT
- Pagaminimo metai: 2018
- Darbinis plotis: 1.300 mm
- Darbinis aukštis: apie 940 mm (±20 mm)
- Detalių aptikimas šviesos barjeru
- Aptarnavimo pusė: dešinė

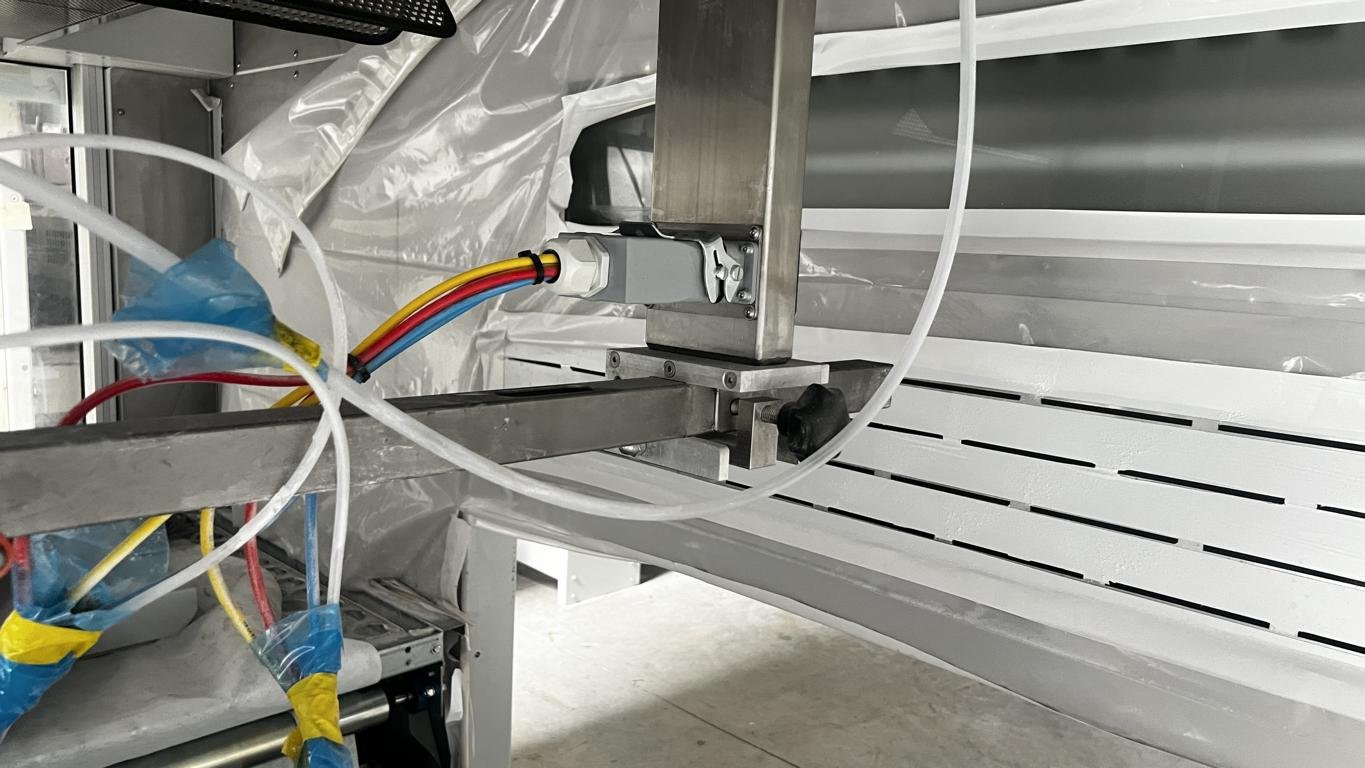

- Purškimo pistoletų pavara: „Duo“ Z16 versija
- Sauso tipo dažų rūko nusiurbimo sistema
- Nusiurbimo jungties skersmuo: Ø 500 mm
- Ištraukiamo oro našumas: 10.000 m³/val.
- Išorinė filtravimo dėžė, I x P x A: 3500 x 1280 x 2740 mm

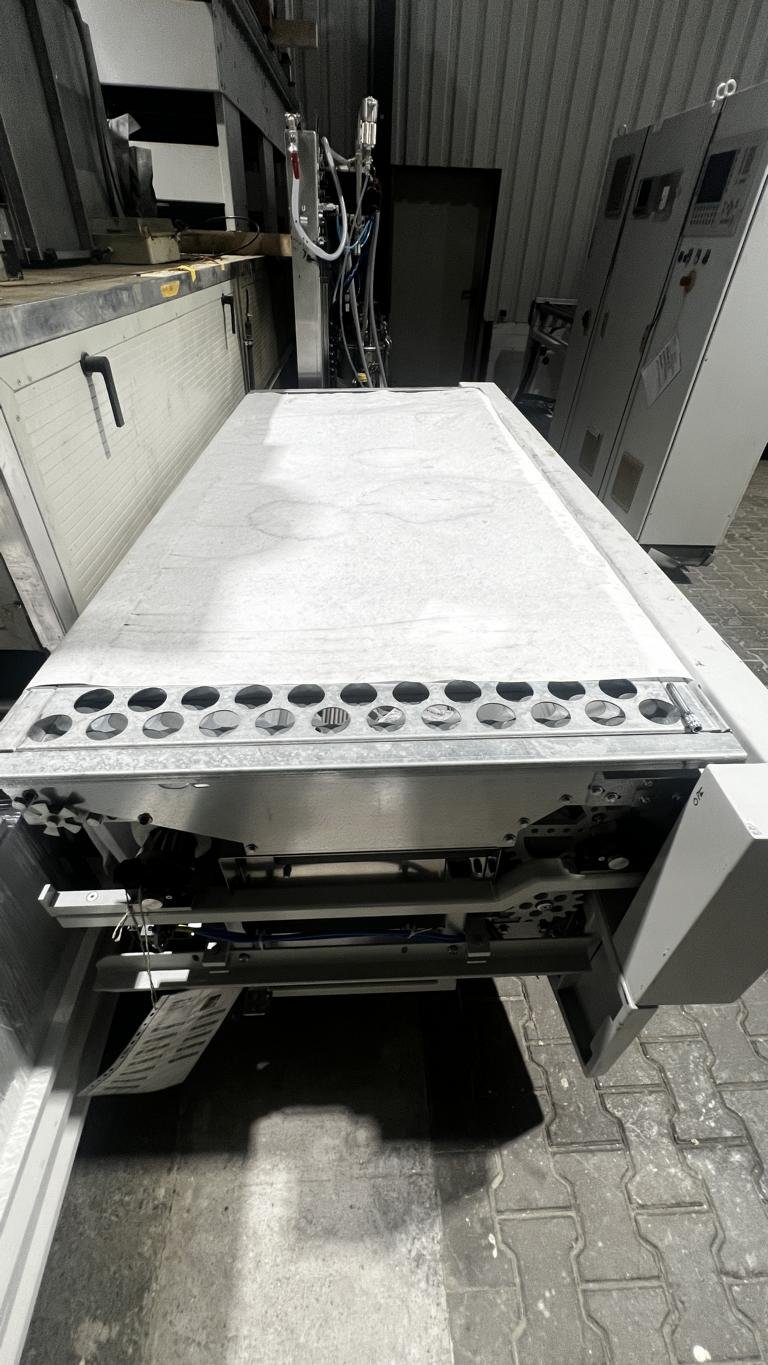

- Juostinė transportavimo sistema
- Bepakopis padavimo greičio reguliavimas: apie 2–6 m/min
- Dažų atgavimo sistema su V formos diržu

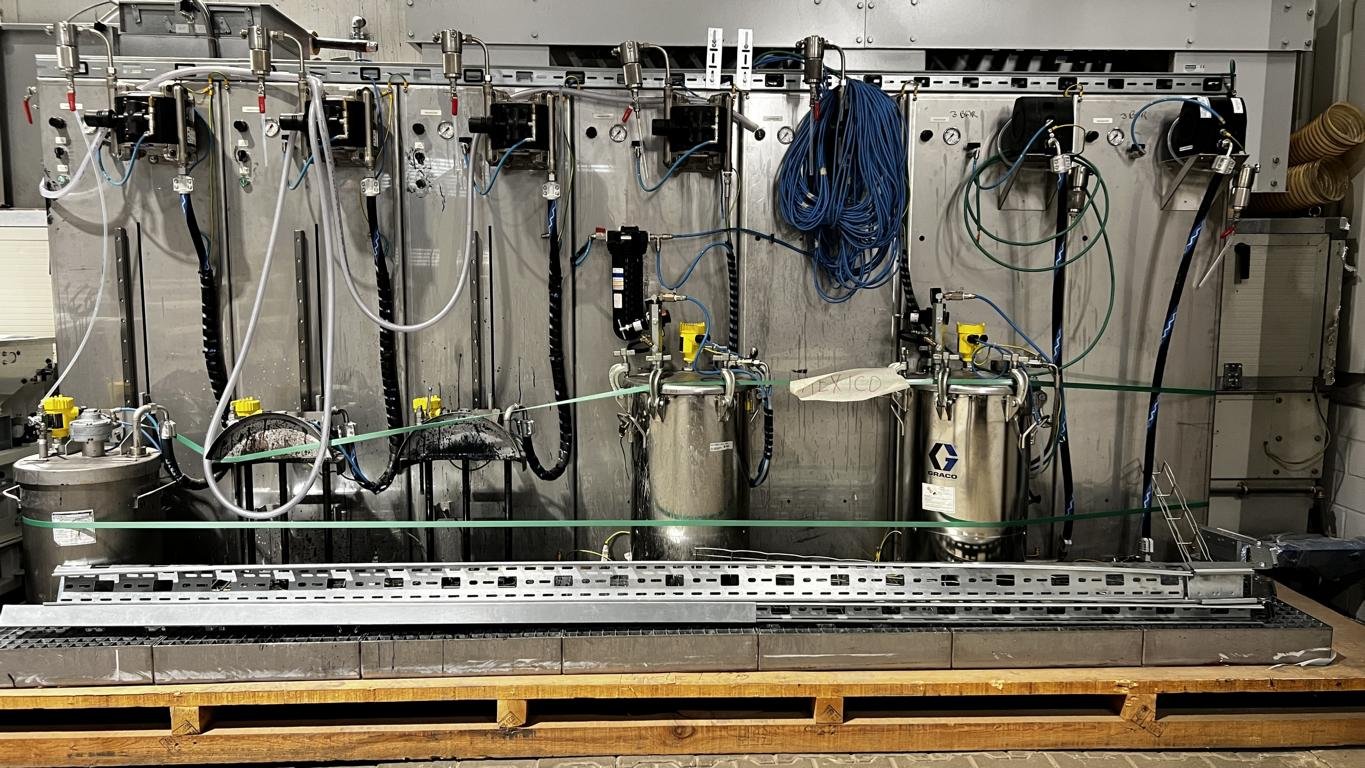

- Įrengti 2 dažų padavimo kontūrai
- Pistoletų greito keitimo sistema
- Purškimo pistoletų valdymo sistema su CNC7000 jutikliniu valdymo ekranu
- Paduodamo oro filtravimo lubos G5

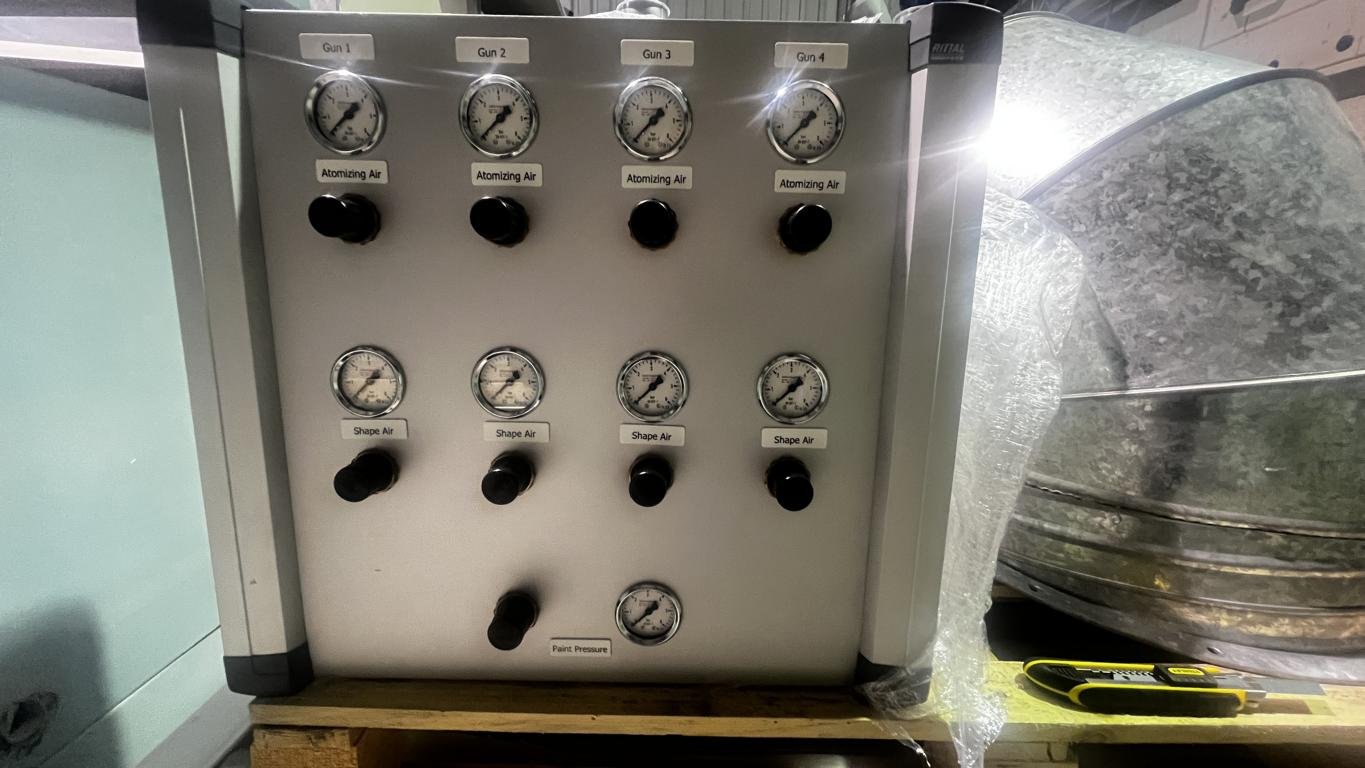

- įrengti 4 purškimo pistoletai
- 1 medžiagos padavimo pompa
- Tinka darbui su vandens pagrindo dažais
- Tinka darbui su tirpikliniais dažais
- Bendras ilgis: 6.590 mm
- Plotis: 3.666 + 1.152mm
- Aukštis: 2.500 mm
- Elektros prijungimas: 21 kW
- Maitinimo įtampa / dažnis: 400 V / 50 Hz
- Spalva: RAL 7035
- Leistini maitinimo įtampos svyravimai: ne daugiau kaip ±5 %
