Dažymo sistemą sudaro:

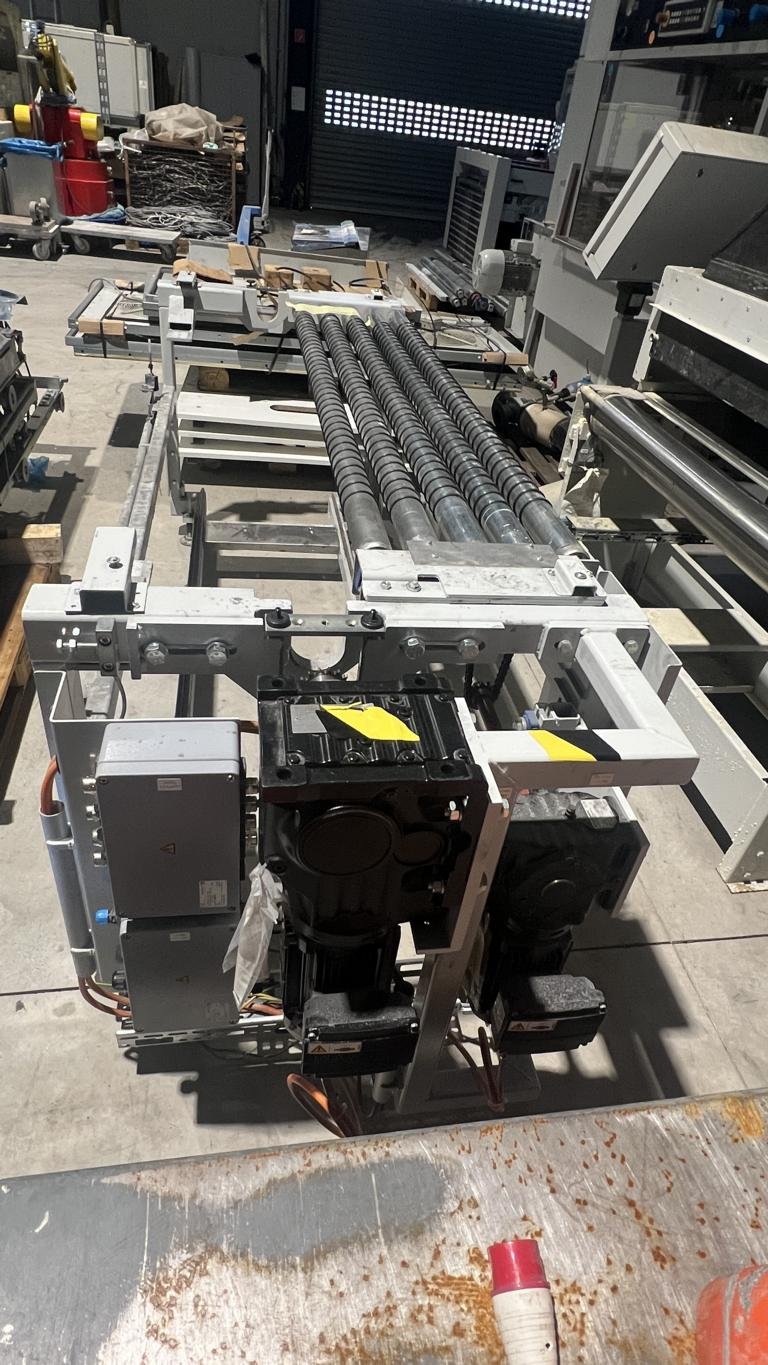

Poz. 1 VEN CLEAN SMART dulkių valymo staklės
Dulkių valymo staklės, skirtos prieš dažymą nuvalyti dulkes nuo profiliuotų ruošinių paviršių.
Staklėse sumontuoti penki besisukantys oro nupūtimo pūstuvai, kurie efektyviai pašalina dulkes nuo ruošinio paviršiaus. Vėliau dulkės iš abiejų pusių nusiurbiamos per nusiurbimo kanalus.
Staklėms reikalinga užsakovo įrengiama išorinė dulkių nusiurbimo sistema.
Techniniai duomenys
- Ilgis: 2.060 mm
- Žingsnis tarp ritinėlių: 85 mm
- Darbinis plotis: 1.300 mm
- Bendras plotis: 1.800 mm
- Pavaros galia: 0,25 kW
- Ištraukiamo oro našumas: 4.000 m³/val.
- Suslėgto oro sąnaudos: 980 Nl/min
- Jonizavimo sistema (pūstukų juosta, ne EX versija) su suslėgto oro pūstukais:
- Suslėgto oro sąnaudos: 840 Nl/min

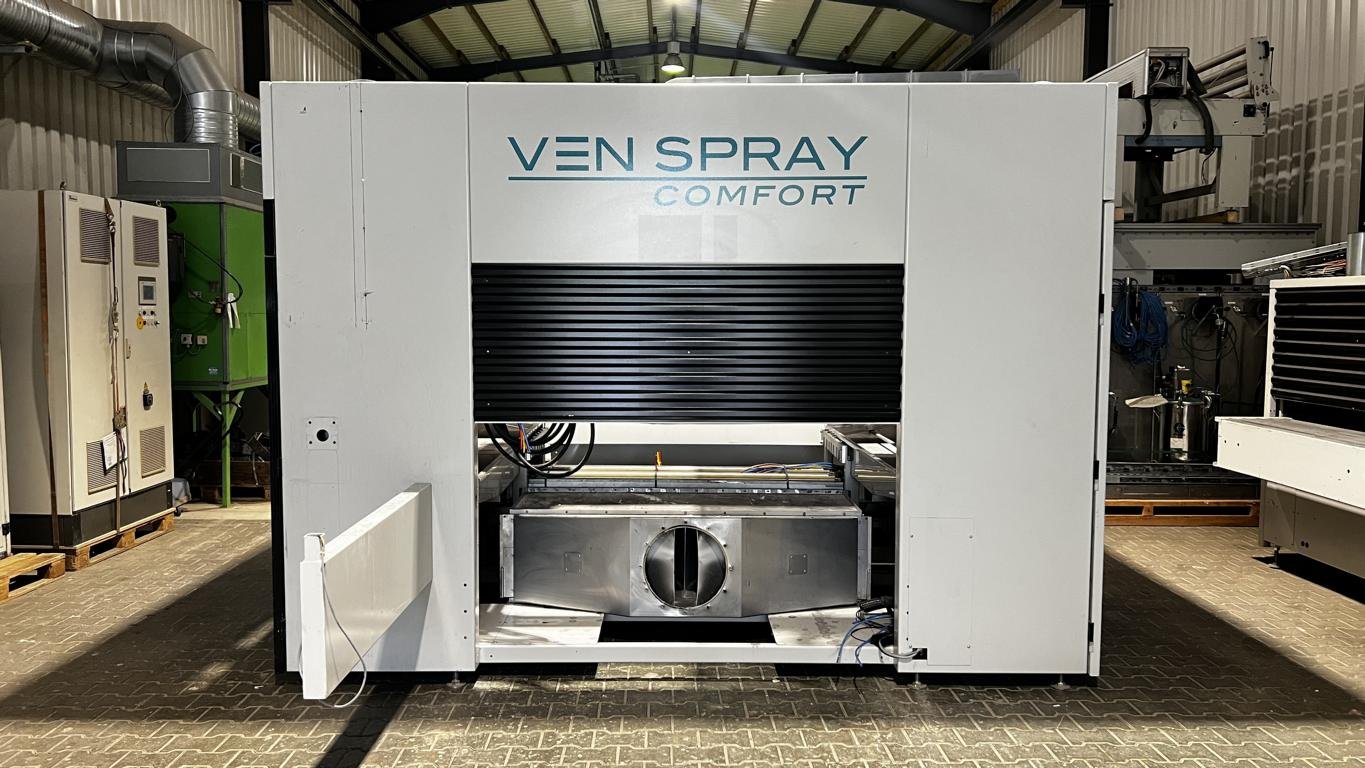

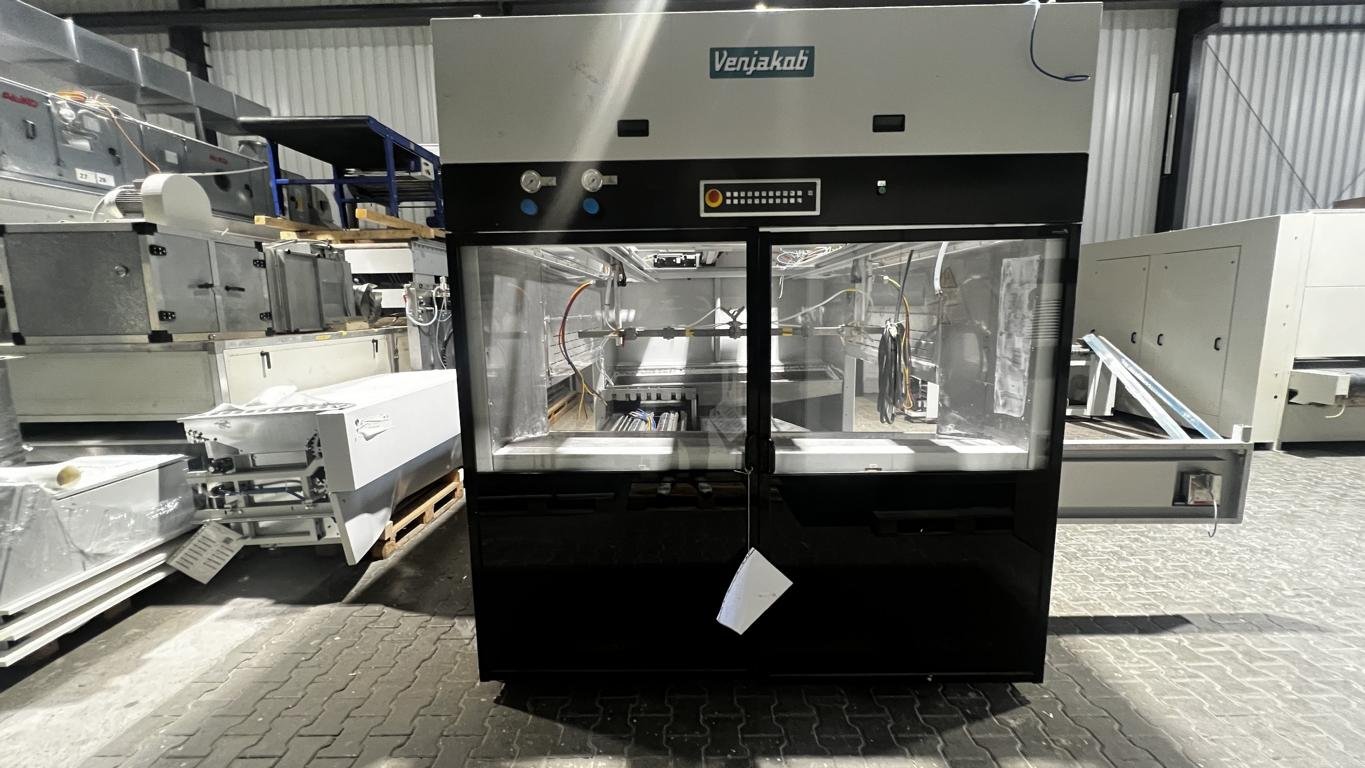

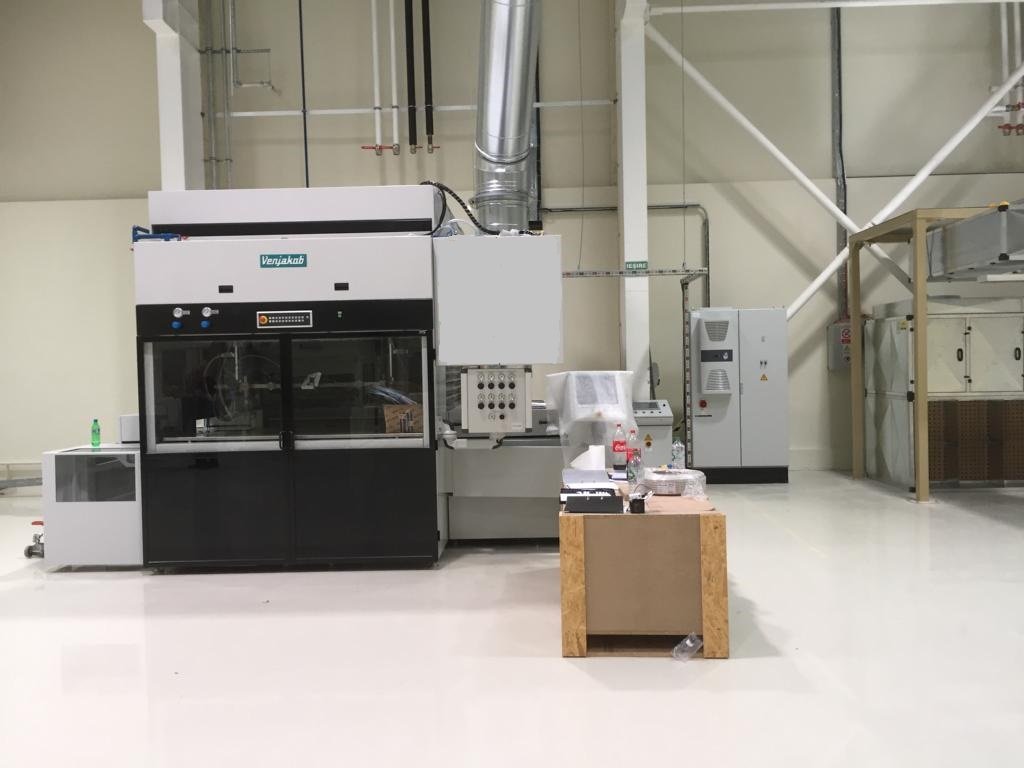

Poz. 2 Purškimo mašina VEN SPRAY COMFORT
- Gamintojas: Venjakob
- Tipas: VEN SPRAY Comfort CNC 7000
- Pagaminimo metai: 2017
- Ilgis: 4.350 mm
- Darbinis aukštis: apie 930 mm (±20 mm)
- Darbinis plotis: 1.300 mm
- Aptarnavimo pusė: kairė
- Purškimo pistoletų pavara: „Duo“ versija
- Sauso tipo dažų rūko nusiurbimo sistema
- Nusiurbimo jungties skersmuo: Ø 500 mm
- Ištraukiamo oro našumas: 10.000 m³/val.
- Juostinė transportavimo sistema
- Bepakopis padavimo greičio reguliavimas: apie 2–6 m/min
- Transportavimo juostos plovimo sistema su volframo karbido grandikliu.
- Purškimo pistoletų valdymo sistema su CNC7000 jutikliniu valdymo ekranu
- Įrengtų dažų kontūrų skaičius: 1 vnt. (pageidaujant, galima įrengti papildomus)
- Paduodamo oro filtravimo lubos
- Tinka darbui su vandens pagrindo dažais
- Tinka darbui su tirpikliniais dažais
- Bendras ilgis: 4.350 mm + 2.060 mm
- Plotis: 3.540 mm
- Aukštis: 2.600 + 440 mm
- Valdymo spinta: atskirai pastatoma
- Elektros prijungimas: 23,33 kW / 63 A
- Maitinimo įtampa / dažnis: 400 V / 50 Hz
- Spalva: RAL 7035
- Leistini maitinimo įtampos svyravimai: ne daugiau kaip ±5 %
Nuotraukos yra iliustracinio pobūdžio. Jose pateikiamos archyvinės atnaujintos purškimo mašinos nuotraukos.
