2015 m. Montavimo stalas KomTec GM

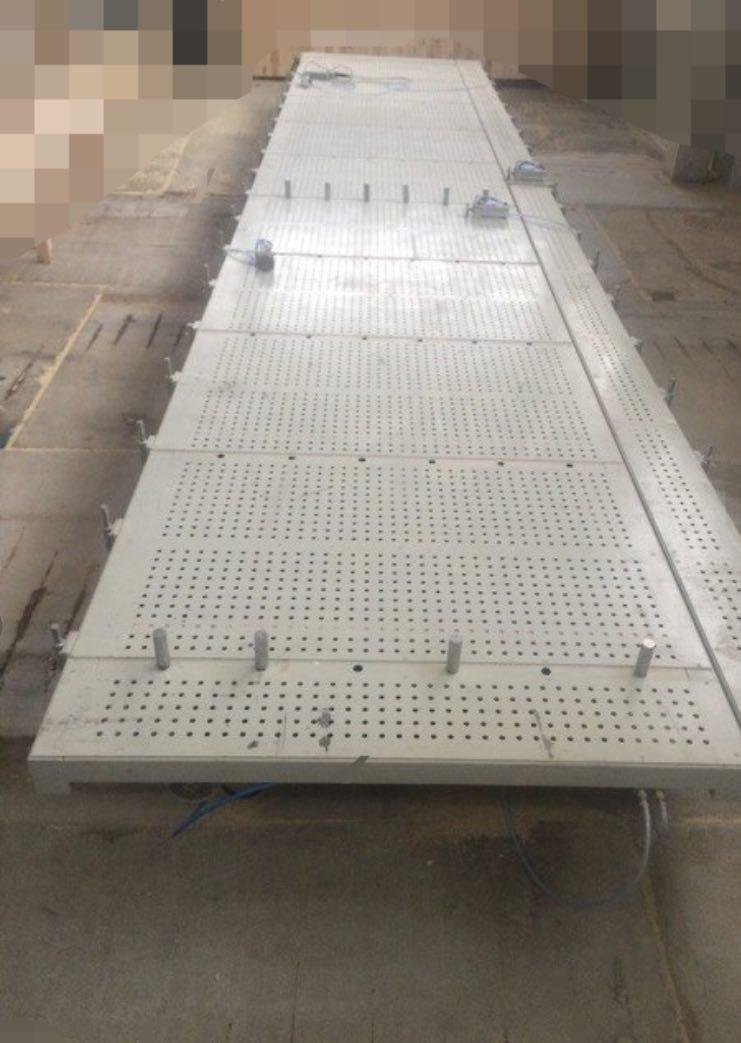

2015 m. Montavimo stalas KomTec GM - Image 2

Įvertinimas: 0 iš 5

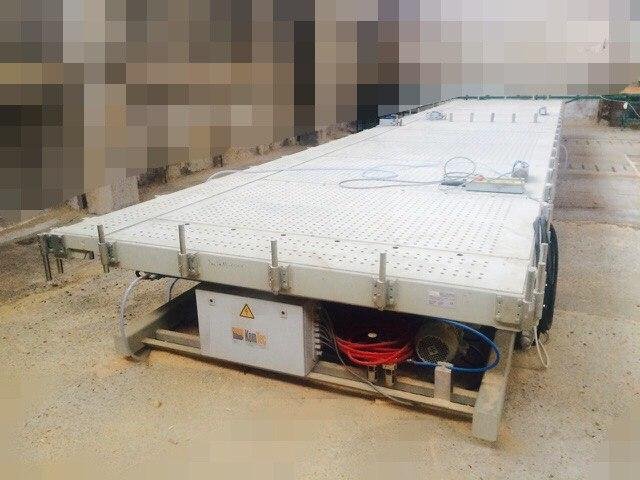

Naudotas montavimo stalas GM, pastatomas, įskaitant skylėtą plokštę ir 4 rankinius presavimo cilindrus.
Pagaminimo metai: 2015.
Kintama montavimo stotis universaliam naudojimui montuojant vienpuses arba dvipuses sienų, frontonų, stogo ir lubų elementus bei kelius rėminėje konstrukcijoje.
Sunkus pagrindinis mašinos rėmo konstrukcijos pagrindas užtikrina visiškai lygų darbo paviršių.
Montavimo stotis, kurioje galima tiksliai išdėstyti, įtempti ir kampu tiksliai prikaltą rėmo konstrukciją ir sijas.
Plotio reguliavimas ir elementų presavimas vyksta motoriniu būdu paspaudus mygtuką.
Rėmo pozicionavimas vyksta per judamą spaudimo sijos mechanizmą su motoriniu varomu tiksliniu sraigtu.
Padalinta presavimo sija leidžia vienu metu apdoroti 2 skirtingo aukščio sienų elementus.
Presavimo slėgis yra nuolat reguliuojamas per srauto relę.
Varomas sraigtas užtikrina visiškai lygiagrečią sienų elementų presavimą, net kai vienu metu gaminami keli maži sienų elementai.
Stotis, kiek technologiškai įmanoma, yra visiškai uždengta skylėta plokšte. Skylėtos plokštės skylučių skersmuo 17 mm, storis 4 mm, skylučių žingsnis 65 mm. Čia galima įstatyti 360 laipsnių pasukamus rankinius presavimo cilindrus, kad būtų galima įtempti visas geometrines formas.
Darbinis aukštis apie 700 mm.
Sunkus mašinų gamybos pagrindas leidžia gaminti visiškai lygius elementus, kurių svoris iki 4,0 t.
10 vnt. sisteminių rėmų sijų su įstatomais kaiščiais, aukštis 120 mm, įmontuotos skersai darbo paviršiaus stotyje, skirtos įstatyti kaiščius presavimui sienų elementų ir kelių su aukščiu iki 2,50 m bei presavimo cilindrams pasvirusiose sienų konstrukcijose.
Apatinis ir kairysis šoninis atremtis su 47 įstatomais pasukamais kaiščiais iš nerūdijančio plieno, kaiščių atstumai apie 600 mm.
Pastatymo įrenginys iki 80° (95°) nuolydžio kampo.
Abiejose stoties galinėse pusėse ir ilgosios pusės pusėje priešais presavimo sijas yra po 2 lizdus ir 2 oro jungtis rankinių įrenginių prijungimui.
Stotys yra modulinės konstrukcijos, kad jas būtų galima iš karto arba vėliau papildyti imtuvų stotimi ir suformuoti pilną pasukimo stotį.
Darbo zona:
- Darbo paviršiaus ilgis (elementų plotis): nuo min. 1000 iki maks. 12000 mm
- Darbo paviršiaus plotis (elementų aukštis): nuo min. 595 iki maks. 3500 mm
- Atremties aukštis: 125 mm
- Darbinis aukštis / stalo aukštis: apie 700 mm
- Elektriniai duomenys: kabelis 5×2,5 mm² / saugiklis 20 A
- Oro jungtis: 1/2 colio žarnos antgalis
